Почему замена щеток — это не приговор, а плановое ТО
Когда стартер начинает «выть» по-утреннему, а коленвал проворачивается с неохотой, многие водители впадают в ступор. Первая мысль — покупать новый узел за несколько тысяч рублей. Однако в 80% случаев виноват не сам редуктор или бендикс, а графитовые щетки, стершиеся до критического минимума. Это расходник, как колодки или ремень, и замена его — стандартная процедура для любого гаража с набором ключей.
Сложность операции — средняя. Вам не понадобится ни гидравлика, ни токарный станок. Достаточно аккуратности, прямых рук и понимания физики процесса. Экономия очевидна: цена комплекта щеток в разы ниже стоимости даже контрактного агрегата, а ресурс после замены сопоставим с новым узлом. Главное — не бояться разбирать корпус, ведь все внутренности там логичны и предсказуемы.
Диагностика: убеждаемся, что дело именно в щеточном узле
Прежде чем лезть под капот, исключите версии с АКБ и силовой проводкой. Если мультиметр показывает стабильные 12 В на клемме втягивающего, а реле щелкает, но якорь не вращается или вращается с искрением — виновник найден. Характерный признак износа — серый нагар на коллекторе и уменьшение высоты графитового бруска менее 8–10 мм (замеряйте штангенциркулем).
Второй маркер — запах гари или визуальное искрение под кожухом при снятой защите. Не путайте с пробоем обмотки: там искра бьет на корпус постоянно и с синеватым оттенком. Если щетки «зависли» в направляющих из-за грязи, стартер будет молчать, как партизан, даже при полностью заряженном аккумуляторе. В этом случае поможет только разборка.
Пошаговая разборка: снимаем стартер без сюрпризов
Отключаем минусовую клемму АКБ (обязательно!). В зависимости от модели авто, агрегат крепится либо сверху к блоку цилиндров, либо снизу к картеру КПП. Для доступа может понадобиться снятие воздушного фильтра или термоэкрана. Откручиваем три гайки или болта (часто на 13 или 14), отсоединяем управляющий провод от втягивающего реле и снимаем узел целиком.

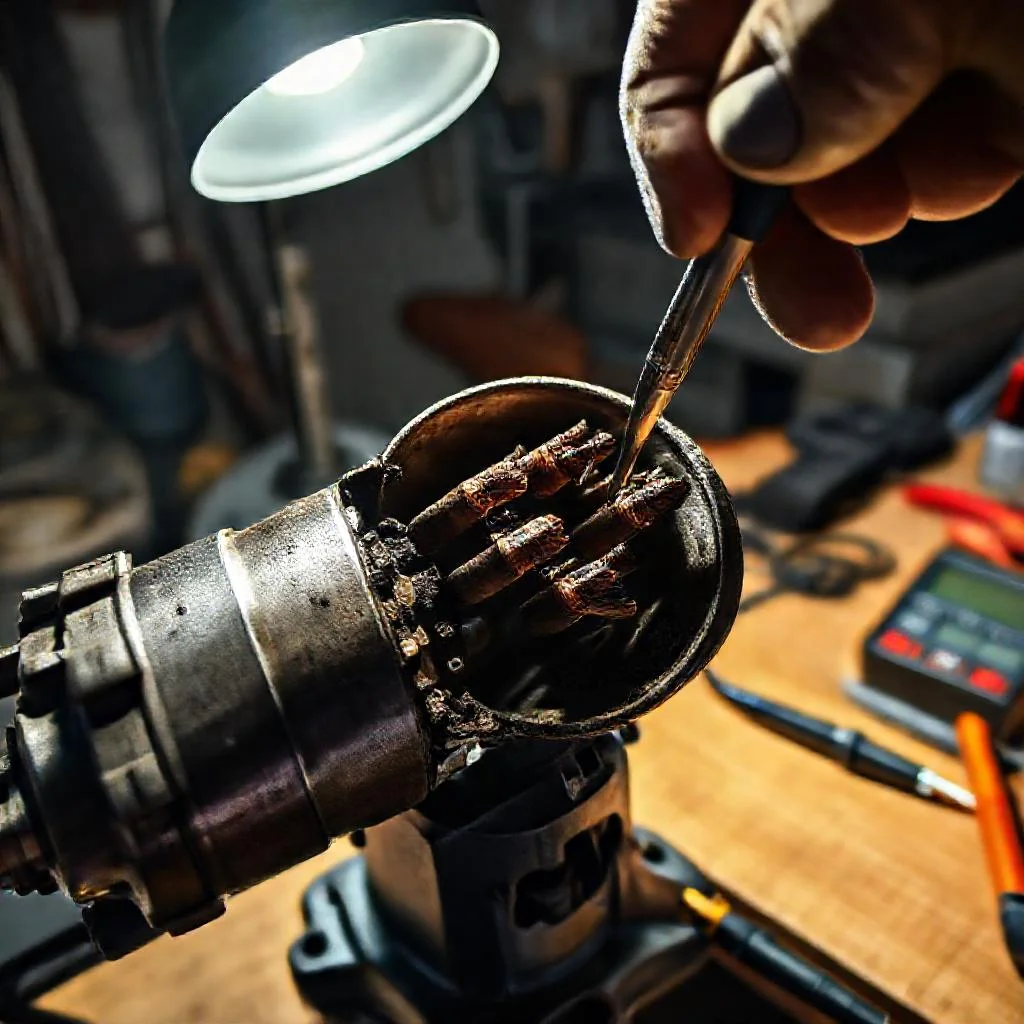

Далее очищаем корпус от пыли и грязи (используйте кисточку или баллончик с очистителем тормозов). Снимаем заднюю крышку — она держится на двух длинных стяжных болтах. Внутри увидите щеточный узел, прижатый пружинами к ламелям якоря. Важно запомнить расположение проводов, особенно если щетки припаяны, а не сидят на разъемах. Сделайте фото на телефон до того, как начнете что-то дергать.
«Ремонт стартера — это не магия, а механика. Если вы однажды смогли заменить колесо, то справитесь и с щетками. Весь секрет — в чистоте контактов и правильном прилегании графита к коллектору».
Тонкости замены и притирки нового комплекта
Теперь у вас на столе лежит либо готовый щеточный узел в сборе (если повезло найти под замену), либо разрозненные бруски. Осмотрите коллектор якоря: если видны канавки и выработка — рекомендую пройтись мелкой наждачной бумагой Р400–Р600, отполировав поверхность. Пазы между ламелями прочистите надфилем. Если коллектор сине-черный — это перегрев, и проще менять якорь целиком, но при легком нагаре чистка решает все.
Устанавливая новые щетки, следите за усилием пружин: они должны быть упругими, без трещин. Многие комплекты продаются с уже пропаянными наконечниками — это идеальный вариант. Если же провода голые, используйте мощный паяльник (от 60 Вт) и кислотный флюс, но избегайте канифоли — она изолирует контакт. После фиксации проверьте, что графит свободно ходит в пазах, а не закусывает.
Сборка, тест и типичные ошибки новичка
Собираем в обратном порядке, но не спешите затягивать стяжные болты. Сначала установите щеточный узел на место и слегка отведите щетки, чтобы они не сломались при надевании крышки. Некоторые умельцы фиксируют их ниткой или тонкой проволокой, а после стягивания корпуса аккуратно выдергивают фиксатор. После сборки проверьте вращение якоря рукой — он должен крутиться легко, без заеданий.
Установите стартер на авто, подключите все провода и проведите контрольный запуск. Первое включение может сопровождаться легким запахом графита — это нормально, идет притирка. Если же стартер гудит, но не крутит — проверьте посадку щеток на коллектор: возможно, при сборке одну из них перекосило. Также помните: перед установкой не смазывайте щетки и коллектор никакими маслами — это убьет узел на раз.
Продлеваем жизнь узлу: что делать дальше
После успешной замены обратите внимание на причину износа. Частая беда — перекос оси якоря из-за износа втулок. Если вы заметили люфт, замените латунные или бронзовые втулки в крышках стартера. Это сэкономит новый комплект щеток на ближайшие 50 тысяч километров. Проверьте также целостность обгонной муфты (бендикса) — если зубья слизаны, меняйте сразу.
- Не экономьте на приобретении комплекта: выбирайте оригинал или проверенные аналоги (Bosch, Denso, Valeo).
- При чистке корпуса избегайте попадания очистителя на обмотку статора — следы растворителя вредят лаку.
- Фотографируйте каждый этап демонтажа — это облегчит сборку и потом пригодится для других ремонтных работ.
Теперь вы знаете, что щетки стартера — это не страшно и не дорого. Выполнив работу один раз, вы сэкономите приличный бюджет на услугах автоэлектрика. В следующем сезоне, когда стартер снова потребует внимания, вы уже будете чувствовать себя уверенно, а не паниковать при звуке утреннего воя.
Сравнение параметров при замене щеток стартера: диагностика, ремонт и типичные ошибки
| Параметр / Этап | Диагностика (до разборки) | Разборка и замена | Сборка и тест | Типичные ошибки новичка |
|---|---|---|---|---|
| Основной признак неисправности | Стартер «воет», коленвал проворачивается с неохотой, реле щелкает, но якорь не вращается или вращается с искрением | Визуальный осмотр: серый нагар на коллекторе, высота графитового бруска менее 8–10 мм (замер штангенциркулем) | После сборки — вращение якоря рукой должно быть легким, без заеданий | Путают с пробоем обмотки: там искра бьет на корпус постоянно и с синеватым оттенком, а не кратковременно |
| Инструменты и материалы | Мультиметр (проверка 12 В на клемме втягивающего), штангенциркуль | Набор ключей (часто на 13 или 14), кисточка или очиститель тормозов, наждачная бумага Р400–Р600, надфиль, паяльник от 60 Вт, кислотный флюс (без канифоли!) | Нитка или тонкая проволока для фиксации щеток при сборке | Использование канифоли при пайке — она изолирует контакт; смазывание щеток или коллектора маслами — убивает узел |
| Критерии оценки состояния | Стабильные 12 В на клемме, запах гари, искрение под кожухом | Щетки «зависли» в направляющих из-за грязи — стартер молчит; пружины должны быть упругими, без трещин; коллектор: если сине-черный — перегрев (менять якорь), легкий нагар — чистить | Первое включение — легкий запах графита (норма, идет притирка); стартер гудит, но не крутит — перекос щетки при сборке | Игнорирование люфта якоря (износ втулок) — быстрый износ новых щеток; не проверка бендикса (слизанные зубья обгонной муфты) |
| Стоимость и ресурс | Экономия: цена комплекта щеток в разы ниже стоимости контрактного агрегата; в 80% случаев виноваты щетки, а не редуктор или бендикс | Рекомендация: выбирать оригинал или проверенные аналоги (Bosch, Denso, Valeo); при наличии готового щеточного узла в сборе — замена проще | Ресурс после замены сопоставим с новым узлом; экономия на услугах автоэлектрика | Экономия на комплекте (некачественные аналоги) — повторная замена через короткий срок; не замена втулок при люфте — потеря нового комплекта щеток за 50 тыс. км |
| Порядок действий / Важные нюансы | Исключить версии с АКБ и силовой проводкой; проверить мультиметром напряжение | Отключить минусовую клемму АКБ (обязательно!); снять воздушный фильтр или термоэкран для доступа; открутить 3 гайки/болта; снять заднюю крышку (2 стяжных болта); сфотографировать расположение проводов | Не затягивать стяжные болты сразу; отвести щетки и зафиксировать ниткой/проволокой, выдернуть фиксатор после стягивания; подключить все провода и провести контрольный запуск | Не отключили АКБ — риск короткого замыкания; не запомнили расположение проводов (особенно при пайке) — неправильная сборка; при чистке попали очистителем на обмотку статора — вред лаку |
| Рекомендации для продления ресурса | Обратить внимание на причину износа: перекос оси якоря из-за износа втулок | Полировка коллектора наждачной бумагой; прочистка пазов между ламелями надфилем; проверка упругости пружин | Проверить целостность обгонной муфты (бендикса) — если зубья слизаны, менять сразу; фотографировать каждый этап демонтажа | Игнорирование люфта якоря; не проверка втулок (латунные/бронзовые) в крышках стартера; не использование очистителя тормозов для удаления пыли и грязи перед разборкой |
Частые вопросы по замене щеток стартера
Как понять, что стартер не крутит именно из-за щеток, а не из-за другой поломки?
Основные признаки: мультиметр показывает стабильные 12 В на клемме втягивающего, реле щелкает, но якорь не вращается или вращается с искрением. Также характерен серый нагар на коллекторе, запах гари и уменьшение высоты графитового бруска менее 8–10 мм при замере штангенциркулем. Если искра бьет на корпус постоянно с синеватым оттенком — это уже пробой обмотки, а не щетки.
Какие инструменты и материалы нужны для замены щеток стартера в домашних условиях?
Вам понадобятся: набор ключей (чаще всего на 13 или 14), отвертки, мультиметр для диагностики, штангенциркуль для замера щеток, мелкая наждачная бумага Р400–Р600 для полировки коллектора, надфиль для прочистки пазов, мощный паяльник от 60 Вт с кислотным флюсом (если провода не пропаяны), очиститель тормозов и кисточка для очистки корпуса.
Нужно ли смазывать щетки или коллектор при установке нового комплекта?
Категорически нет. Перед установкой никогда не смазывайте щетки и коллектор никакими маслами или смазками — это убьет узел практически мгновенно. Графит должен плотно прилегать к коллектору без посторонних пленок. Единственное, что нужно сделать — отполировать коллектор мелкой наждачной бумагой и прочистить пазы между ламелями, но не смазывать их.
Что делать, если после замены щеток стартер гудит, но не крутит коленвал?
Скорее всего, при сборке одну из щеток перекосило, и она неплотно прилегает к коллектору. Разберите стартер заново и проверьте, что графит свободно ходит в пазах без закусывания. Убедитесь, что пружины упругие и плотно прижимают щетки. При сборке некоторые фиксируют щетки ниткой или тонкой проволокой, а после стягивания корпуса аккуратно выдергивают фиксатор.
Почему щетки стерлись быстро и что сделать, чтобы продлить срок службы нового комплекта?
Частая причина быстрого износа — перекос оси якоря из-за износа втулок. Проверьте люфт якоря, и если он есть — замените латунные или бронзовые втулки в крышках стартера. Также проверьте целостность обгонной муфты (бендикса). Не экономьте на приобретении комплекта — выбирайте оригинал или проверенные аналоги Bosch, Denso, Valeo. Избегайте попадания очистителя на обмотку статора при чистке корпуса, так как растворитель вредит лаку.
